一、工程概況

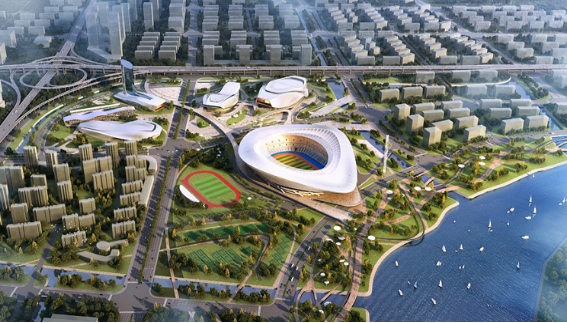

該項目選址于寧波市江北區、東至洪塘西路、南臨姚江、西至廣元路、北至北環快速路，項目建設用地約為815畝，建設內容為“一場三館一中心”即體育場、體育館、游泳館、綜合訓練館（全民健身館、體育訓練基地）、國際體育交流中心，鋼結構總用鋼量7000多噸。按“一次規劃、一次設計、分步實施”的原則組織實施。一期先行建設“三館一園”，即先行完成綜合訓練館（全民健身館、體育訓練基地）、體育館、游泳館及體育公園的建設。二期完成體育場及國際體育交流中心的建設?！绑w育公園”作為二期建設的“體育場”地塊的過渡形態。

其中，綜合訓練館分為兩個建筑單體，分別為全民健身中心和體育訓練基地。全民健身中心為乙級小型體育建筑，看臺和附屬用房為鋼筋混凝土結構，屋蓋為空間雙向桁架鋼結構體系，主體建筑面積為37500m²，二層室外平臺建筑面積為542m²，地上局部四層，建筑高度34.993m，總坐席數315座，平面尺寸為229.7m（長）x99.3m（寬），最高點標高為34.993m。屋蓋鋼結構和墻面鋼結構兩部分總用鋼量為900多噸。體育訓練基地為乙級小型體育建筑，主體為鋼筋混凝土結構，屋蓋為薄腹工字鋼梁鋼結構體系，主體建筑面積為13000m²，地上局部六層，射擊館部分建筑高度15.80m，宿舍部分建筑高度20.20m，臨時坐席數333座，平面尺寸為192.8m（長）x98.2m（寬），最高點標高為27.29m。屋蓋鋼結構采用為空間雙曲鋼梁結構體系，總用鋼量為400多噸。

體育館為甲級大型體育建筑，看臺和附屬用房為鋼筋混凝土結構，屋蓋為空間雙向桁架鋼結構體系。主體建筑面積為48811m2，二層室外平臺建筑面積為3849m2，局部五層，建筑高度37.388m，總坐席數12323座，平面尺寸為221.7m（長）x127.3m（寬），最高點標高為37.388m。鋼結構包含上部鋼結構屋蓋和墻面結構，上部鋼結構屋蓋采用雙向平面桁架結構受力體系，鋼結構墻面采用矩形鋼管折柱+鋼箱梁結構受力體系，總用鋼量約3000噸。

游泳館為乙級體育建筑，看臺和附屬用房為鋼筋混凝土結構，屋蓋為空間雙向桁架鋼結構體系。主體建筑面積為35942m²，二層室外平臺建筑面積為3957m²，地上二層，局部三層，地下一層，建筑高度31.370m，總坐席數3306座，平面尺寸為225.1m（長）x106m（寬），最高點標高為31.370m。游泳館鋼結構分為屋蓋鋼結構體系和三層平臺梁兩部分，總用鋼量約3000噸。

二、圖紙深化設計重點、難點

1、本工程結構形式多樣，構件截面形式復雜，且屋面整體呈不規則流線型曲面，屋蓋構件多，如何在深化設計過程優化空間定位形式，以充分保障現場施工、安裝的定位精度是本工程深化設計中的重點。

2、屋蓋桁架的結構跨度大，重量重，如何在深化設計中優化分段方案是本工程的重點。

3、屋蓋桁架兩側懸挑大且結構最大跨度達90米，結構的變形是懸臂結構或大跨度結構需要特別重視的問題，在結構自重作用下，如果結構的變形過大，會影響到整個結構的外形、構件的幾何尺寸和受力。因此深化設計過程中如何充分考慮結構預拱變形問題是重點。

4、本工程結構截面形式復雜，現場高空拼裝過程拼接端口，如何在深化設計中優化節點連接設計，確保高空對接端口的精度是重點。

5、其他相關節點的深化、和土建、幕墻的對接等等亦是本次工程二次深化設計的重點、難點工作。

三、制作加工重點、難點

1、桁架桿件的相貫面切割

本工程場館屋蓋主要為空間管桁架結構，桁架桿件間通過相貫面焊接連接。由于桿件數量和規格多，桿件的切割精度要求高，如果不能保證桿件的切割精度，則會給桁架的拼裝和安裝帶來較大的困難。因此桁架桿件的切割精度是本工程原材加工下料后構件組裝前的重點。

2、鋼管彎曲成型

本工程體育館為保證屋面曲面造型，屋蓋桁架部分弦桿為弧形桿件，因此針對本工程，對于鋼管的弧形彎曲加工是保證本工程建筑外形尺寸的關鍵因素。

四、工程施工難點

1、綜合訓練館

綜合訓練館中體育訓練基地結構相對簡單，施工上不存在什么難題。但全民健身中心屋蓋均為波浪狀曲面形式，造型復雜，構件多，且節點繁雜，焊接量大，焊接質量控制是本工程鋼結構的重點內容。此外本工程結構最大跨度達127.3m，主桁架結構頂最高標高達32.2m，起重吊裝作業工作量大，結構分段多，臨時支撐體系多，大部分區域需采用同等規格的臨時支撐架在相應的各層樓面下方位置處對樓面結構進行回頂加固，將支撐架荷載傳遞至底板處。同時，臨時支撐頂部桁架臨時固定限位措施設置及高空對接質量控制要求高。

2、體育館

主桁架跨度較大，其中最大跨度為90m，方案定為分三段吊裝施工，分段處搭設臨時支撐架，鋼結構施工時，土建樓層混凝土已基本完成，致使起重吊裝作業工作半徑很大，主桁架中間段需150t左右汽車吊進入場館內進行起重作業。汽車吊作業及行走過程中的工作面在體育館無梁樓蓋上，故汽車吊的吊作業及行走過程中的路線需要通過嚴格的受力分析進行選取，盡量在靠近柱帽板帶區域設置其工作道路，履帶不能直接作用于樓板，在履帶和樓板之間鋪設路基板，降低履帶對樓板的局部壓力。

3、游泳館

屋蓋鋼桁架結構跨度大，吊裝施工作業多，且起重設備無法進入館內進行作業，只能在地下室外墻周邊進行作業，致使起重工作半徑大，故需采用大型履帶吊完成屋蓋鋼桁架結構的安裝。根據地勘報告，施工現場圖紙情況較差，施工道路需按施工要求進行特殊處理，采用回填、壓實、固結的方法，同時在處理過的施工道路上鋪設路基箱，履帶吊行走及作業過程中，履帶直接作用在路基箱上。同時，地下室外墻的正常使用狀態需要通過嚴格的受力分析及相關驗算進行復核，必須嚴格控制在相關規范要求范圍內。

五、鋼結構施工方案專家論證會現場

在我司總工程師的組織、帶領及相關人員的不懈努力下，綜合訓練館、體育館、游泳館的鋼結構專項施工方案專家論證會于2016年8月15日~2016年8月16日期間相繼順利召開。專家評審組、業主、設計單元、總包單位、監理單位、施工單位的相關人員均參加了相關場館的鋼結構專項施工方案專家論證會議。論證會期間，專家及各參與方對我司關于該項目的鋼結構專項施工方案給予了肯定，并提出了寶貴意見。論證會現場情況可見如下幾圖：

綜合訓練館專家論證會現場

體育館專家論證會現場

六、工程現場情況

目前,全民健身中心三層已全部完成，三到四層柱子澆筑已完成40%，梁板模板已完成50%；體育訓練基地1-14軸三層澆砼已完成，15-22軸四層澆筑已完成。
