中南鋼構承建的蘭州華夏文化展示中心項目全線完工

日前，由著名的法國ECA2公司攜手青島騰遠設計公司提出概念設計、中南鋼構參與承建主體鋼結構及內外殼建筑裝飾系統的蘭州華夏文化展示中心項目已全線完工，并將于今年8月份正式投入使用。項目以“盤古開天地”為故事腳本，借助大氣磅礴的水景組合和夢幻靈動的多媒體表演，將為現場觀眾呈現水與火、光與影的視聽盛宴，讓觀眾身臨其境體會上下五千年的華夏文明。

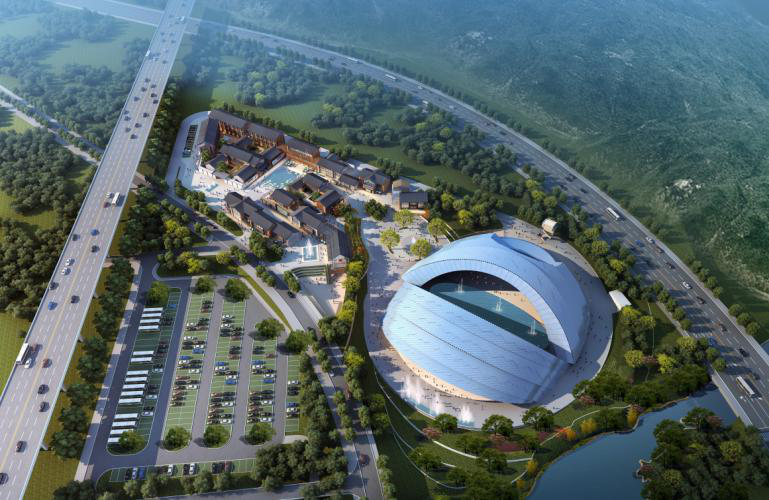

              華夏文化展示中心項目效果圖（一）

華夏文化展示中心是蘭州市傾力打造的重大文旅項目，項目位于蘭州市西固區河口鎮，外形呈橢圓形，由兩片貝殼狀網殼組合而成，建筑高30米，寬100米，項目總占地面積約101畝，總建筑面積約23000㎡，其中展演區（場館）總用地面積為12000平米，內設觀眾席位1500座。華夏文化展示中心項目鋼結構及幕墻造型復雜，屋頂部分為空間異形建筑，設計階段通過在模型中提取的鋼結構、幕墻等數據信息，全面進行方案優化、空間定位、沖突分析，然后進行構件的加工制作及定位安裝。工程從主體結構到裝飾系統，BIM技術在項目中得到了充分應用，通過BIM技術模擬建筑物具有的真實信息，建立工程設計與施工相互協調、內部一致的信息模型，使項目完全達到模型設計與現場施工一體化。

      華夏文化展示中心項目效果圖（二）

華夏文化展示中心工程看似普通的空間結構和普通的金屬屋面系統，但難點在于它的魚鱗式鋁單板裝飾系統和內殼的雙曲面無縫銜接吊頂系統，在國內極其少見。常規的建筑都是有模數的，而本項目從主體結構到外殼的雙曲面魚鱗式裝飾系統，再到內殼的雙曲面無縫銜接吊頂系統，幾乎沒有一塊吊頂模塊是一模一樣的，建設難度可見一斑。

本工程屋面采用魚鱗板幕墻裝飾系統，這在國內難以找到一個可借鑒的案例，為此，項目部從一版又一版模型的修改，到鋁合金型材的選擇，再到板面尺寸的確定，復雜的過程讓項目管理班子體驗了一把“西天取經”式的艱難與樂趣。同樣，工程的內吊頂系統嚴格按照法國設計方ECA2提出的苛刻要求：雙曲面、無縫光滑曲面、版面亞光穿孔率51%、內附澳大利亞進口吸引材料、內吊頂曲面等。針對這些要求，項目管理班子和技術人員經過一次次的試驗、修改，又一次次的否定，反反復復做了無數遍，日以繼夜地歷時兩個半月方完成內吊頂系統設計，并在國內屈指可數的廠家中選定了生產廠家。在內吊頂作業中，項目部再次使用絕對坐標體系，并最終完成曲面的形成及定位安裝。

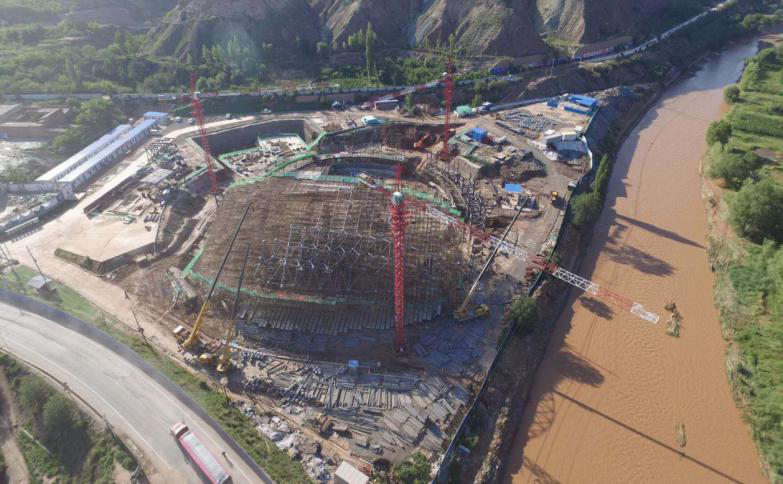

                     圖為項目施工現場鳥瞰圖

本項目在施工安裝過程中，因建筑結構設計本身的特性，建筑下部的斜坡、地下室、夾層樓板比比皆是，而且每個區域的斜坡樓板板厚也不完全相同，每根支撐架管子長度數據的確定需經大量的資料查詢及計算，技術人員充分應用BIM技術，在施工團隊的共同努力下，成功搭設了支撐及定位用腳手架，確保焊接球網架施工誤差控制在規范規定以?xún)?nèi)，同時保證了安裝速度。

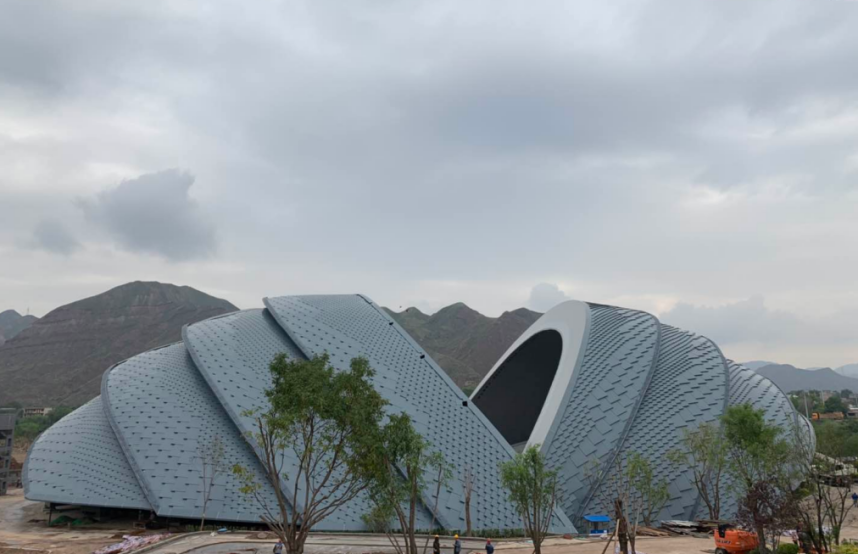

                 圖為完工后的項目全景照

華夏文化展示中心項目在施工建設中，還徹底顛覆了設計單位、總包和承建單位之間以往各自為政的管理狀態，三方人員齊心合力，共謀策略，都付出了很大的心血，經過兩年多時間，終于保質保量按時向甲方交付工程，打造了蘭州城又一張新名片。
